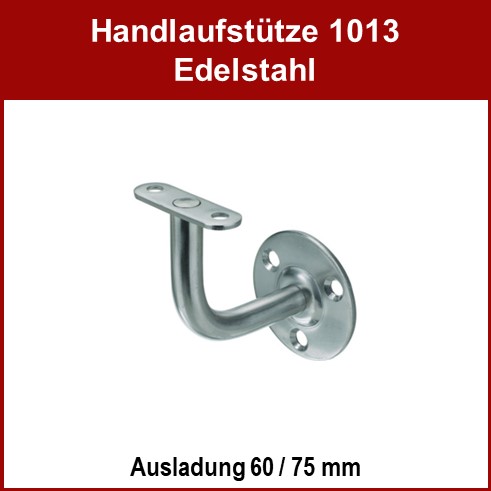

Handlaufstützen

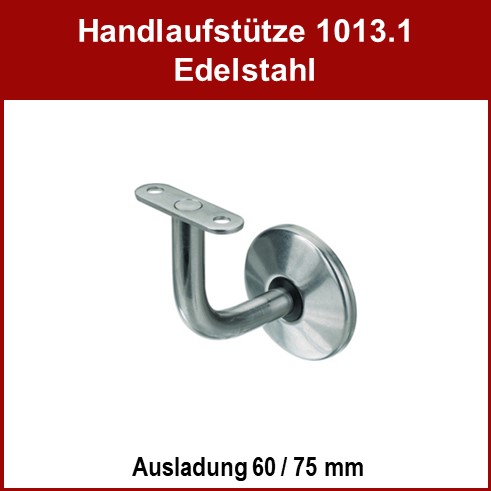

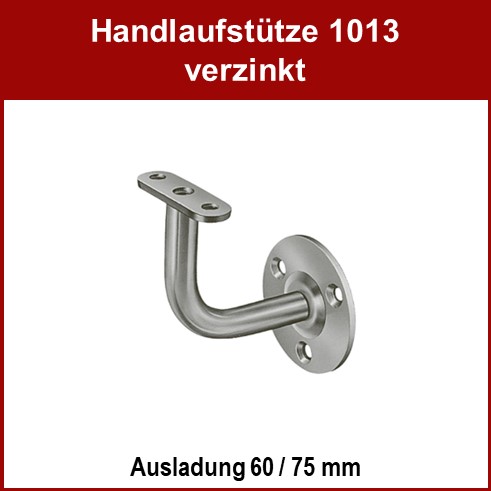

Art.-Nr. 3V.1013....

• wahlweise Stahl verzinkt, glanz-verchromt oder Edelstahl matt
• mit flacher Anschraubplatte Grösse 15x50/3 mm
• Rosetten-ø 60 mm bei der verzinkten Ausführung
• Rosetten-ø 55 mm bei den übrigen Ausführungen
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 60 mm

Bitte wählen Sie die gewünschte Ausführung:

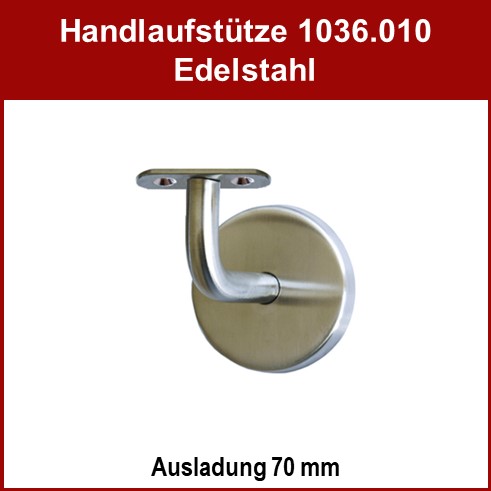

Art.-Nr. 3V.1036.010

• Edelstahl matt
• mit flacher Anschraubplatte Grösse 20x50/2,5 mm
• Abdeckrosetten-ø 67 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 70 mm
• die Montageplatte (für die Wandmontage) ist verzinkt und hat 3 Bohrungen, passend für Senkkopfschrauben ø 6 mm

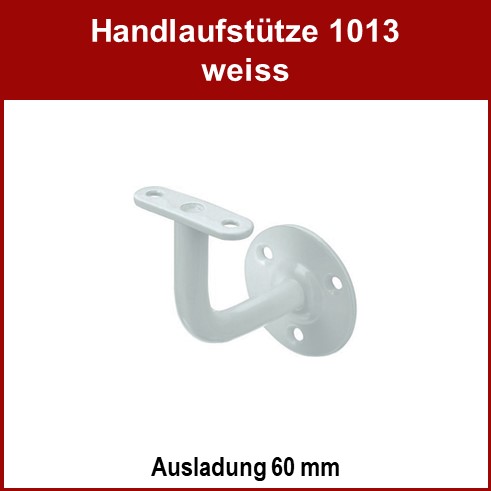

Art.-Nr. 3V.1013.002

• Stahl weiss pulverbeschichtet RAL 9010
• mit flacher Anschraubplatte Grösse 15x50/3 mm
• Rosetten-ø 55 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 60 mm
• Lieferung inkl. Schrauben sowohl für die Rosetten- als auch für die Handlaufmontage

Art.-Nr. 3V.1013.542

• Stahl schwarz patiniert
• mit flacher Anschraubplatte Grösse 15x50/4 mm
• Rosetten-ø 60 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 60 mm
• Lieferung inkl. Schrauben für die Rosetten-Montage an der Wand (die Schrauben für die Handlaufmontage sind nicht im Lieferumfang enthalten)

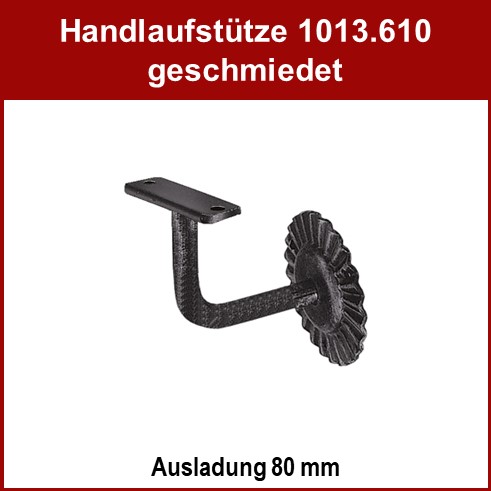

Art.-Nr. 3V.1013.610

• Stahl verzinkt patiniert
• mit flacher Anschraubplatte Grösse 20x81/4 mm
• Rosetten-ø 78 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 80 mm
• Lieferung inkl. Schrauben für die Rosetten-Montage an der Wand (die Schrauben für die Handlaufmontage sind nicht im Lieferumfang enthalten)

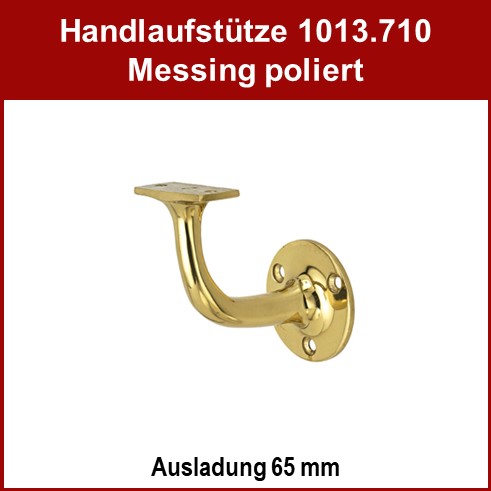

Art.-Nr. 3V.1013.710

• Messing poliert
• mit flacher Anschraubplatte Grösse 22x45/3,8 mm
• Rosetten-ø 55 mm
• Stützen-ø 11-14 mm
• Ausladung von der Wand bis Mitte Stütze 65 mm
• Lieferung inkl. Schrauben sowohl für die Rosetten- als auch für die Handlaufmontage

Art.-Nr. 3V.1013.720

• Messing poliert
• mit flacher Anschraubplatte Grösse 18x38/3,5 mm
• Rosetten-ø 70 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 75 mm
• Lieferung inkl. Schrauben für die Handlaufmontage
• die Wandmontage erfolgt mittels Gewinde M10x55 mm mit Dübel ø 14 mm (oder an Holzwänden mittels Einschraubmuffen Rampa)

Art.-Nr. 3V.1023.500

• Stahl blau verzinkt
• Ausladung verstellbar mittels Feingewinde MF12 und Stellmutter
• mit flacher Anschraubplatte Grösse 15x50/3 mm
• Rosetten-ø 60 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 60-75 mm

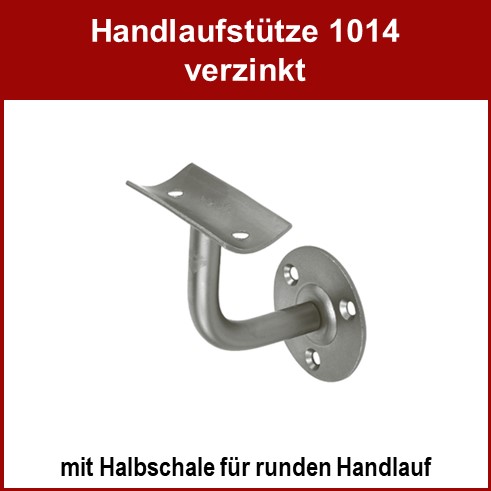

Art.-Nr. 3V.1014.040

• Stahl blau verzinkt
• mit gerundeter Anschraubplatte Grösse 30x60/3 mm
• für runden Handlauf ø 40 mm
• Stützen-ø 12 mm
• Rosetten-ø 55 mm
• Ausladung von der Wand bis Mitte Stütze 75 mm

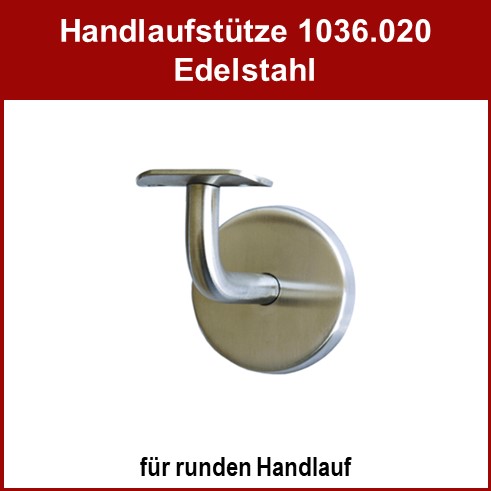

Art.-Nr. 3V.1036.020

• Edelstahl matt
• mit gerundeter Anschraubplatte Grösse 25x50/2,5 mm
• für runden Handlauf ø 42-50 mm
• Abdeckrosetten-ø 67 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 70 mm
• die Montageplatte (für die Wandmontage) ist verzinkt und hat 3 Bohrungen, passend für Senkkopfschrauben ø 6 mm

Art.-Nr. 3V.1015.060

• Stahl blau verzinkt
• mit Feingewinde MF8 zum Eindrehen in Handlauf
• Rosetten-ø 55 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 60 mm

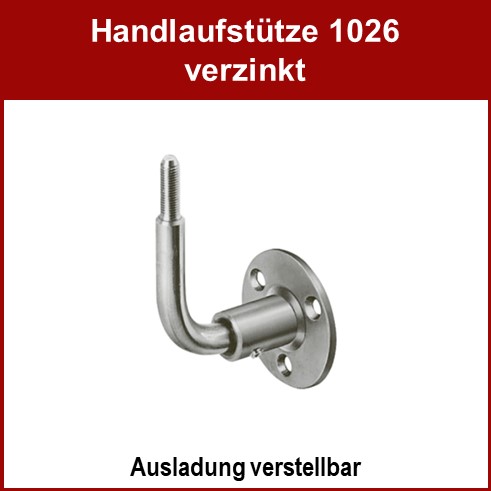

Art.-Nr. 3V.1026.060

• Stahl blau verzinkt
• Ausladung verstellbar und mittels Inbusschraube im Rohrteil fixierbar
• mit Feingewinde MF8 zum Eindrehen in Handlauf
• Rosetten-ø 55 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 60-75 mm

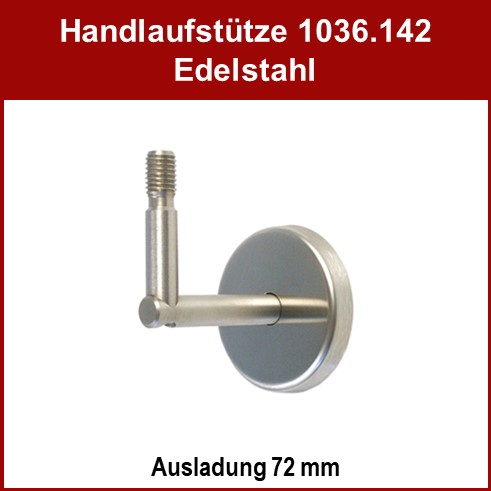

Art.-Nr. 3V.1036.142

• Edelstahl matt
• mit Gewinde M12 zum Eindrehen in Handlauf
• Abdeckrosetten-ø 67 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 72 mm
• die Montageplatte (für die Wandmontage) ist verzinkt und hat 3 Bohrungen, passend für Senkkopfschrauben ø 6 mm

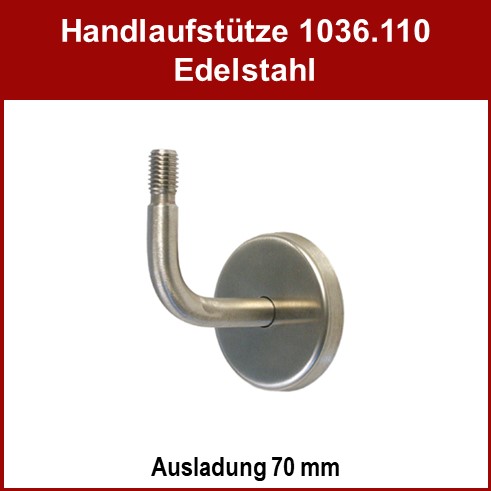

Art.-Nr. 3V.1036.110

• Edelstahl matt
• mit Gewinde M12 zum Eindrehen in Handlauf
• Abdeckrosetten-ø 67 mm
• Stützen-ø 12 mm
• Ausladung von der Wand bis Mitte Stütze 70 mm
• die Montageplatte (für die Wandmontage) ist verzinkt und hat 3 Bohrungen, passend für Senkkopfschrauben ø 6 mm

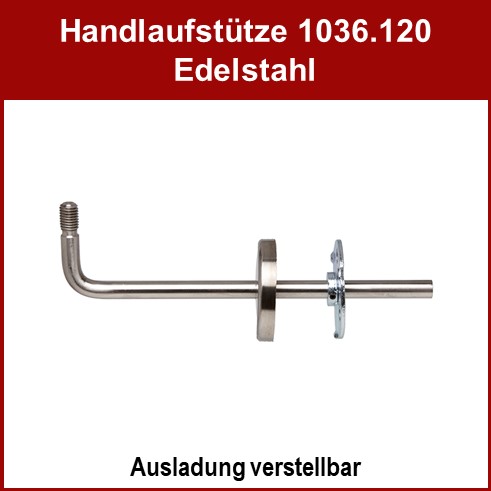

Art.-Nr. 3V.1036.120

• Edelstahl matt
• Ausladung verstellbar und mittels Inbusschraube fixierbar
• mit Gewinde M12 zum Eindrehen in Handlauf
• Abdeckrosetten-ø 67 mm
• Ausladung von der Wand bis Mitte Stütze verstellbar bis max. 243 mm
• Stützen-ø 12 mm
• die Montageplatte (für die Wandmontage) ist verzinkt und hat 3 Bohrungen, passend für Senkkopfschrauben ø 6 mm

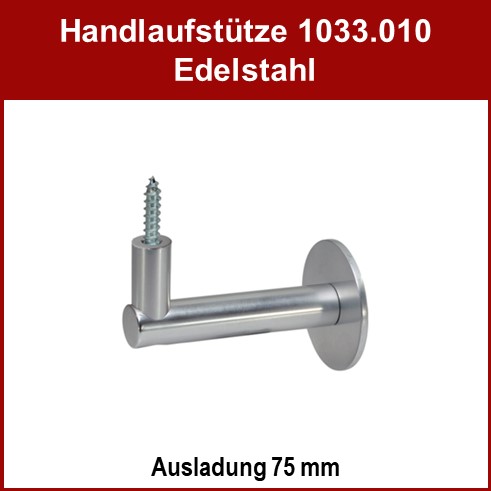

Art.-Nr. 3V.1033.010

• Edelstahl matt
• mit flacher Auflage ø 14 mm
• Rosetten-ø 50 mm
• Stützen-ø 16 mm
• Ausladung von der Wand bis Mitte Stütze 75 mm
• Lieferung inkl. Schrauben

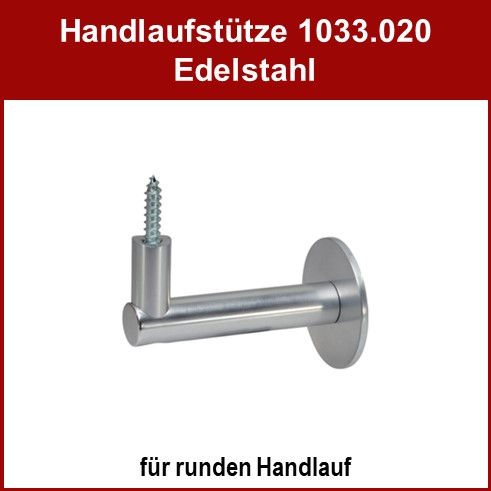

Art.-Nr. 3V.1033.020

• Edelstahl matt
• mit gerundeter Auflage Radius 25 mm
• Rosetten-ø 50 mm
• Stützen-ø 16 mm
• Ausladung von der Wand bis Mitte Stütze 75 mm
• Lieferung inkl. Schrauben

Art.-Nr. 3V.1003....

• Stahl blau verzinkt
• zweiteilig, verstellbar
• Zapfenteil mit Markierspitze zum Anzeichnen, Hülsenteil mit Inbusschraube
• Rosetten-ø 60 mm
• Zapfenteil Rundprofil ø 15 mm
• Hülsenteil Rohrprofil ø 22 mm
• Wandabstand wahlweise 55-75 mm oder 35-52 mm

Bitte wählen Sie die gewünschte Ausführung:

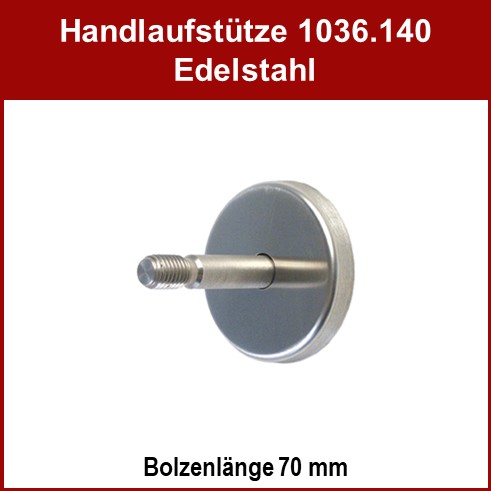

Art.-Nr. 3V.1036.140

• Edelstahl matt
• mit Gewinde M12 zum Eindrehen in Handlauf
• Abdeckrosetten-ø 67 mm
• Stützen-ø 12 mm
• Bolzenlänge 70 mm
• die Montageplatte (für die Wandmontage) ist verzinkt und hat 3 Bohrungen, passend für Senkkopfschrauben ø 6 mm
