Möbel-Topfbänder

Die am häufigsten verwendeten Anschlagarten Eckanschlag, Mittelanschlag und Innenanschlag finden Sie unten aufgeführt.

Daneben gibt es noch diverse Spezialanwendungen wie Stollenanschlag, Profiltürscharniere oder spezielle Winkelanwendungen, welche wir Ihnen auf Anfrage gerne auch besorgen können.

Am häufigsten werden Topfbänder für Eckanschlag verwendet.

Hier liegt die Tür bis auf eine kleine Fuge von wenigen Millimetern (je nach Detailsituation) praktisch ganz auf der Korpusseite auf. Der Topfbandarm ist gerade.

Beim Mittelanschlag wird das Topfband an einer sog. Mittelwand angebracht und die Tür liegt bis knapp zur Mitte (abzüglich der Fugenbreite) auf der Korpusseite auf.

Bei diesem Typ ist der Topfbandarm 9,5 mm gekröpft.



Beim Innenanschlag liegt die Tür nicht auf der Korpusseite auf sondern ist innenliegend im Korpus angebracht. Hier ist der Topfbandarm 18 mm gekröpft.

Bei der klassischen Schraubmontage wird der Topf mittels zwei Schrauben an der Tür befestigt.

Der sog. Inserta-Mechanismus ermöglicht eine werkzeuglose Befestigung des Topfes an der Tür.

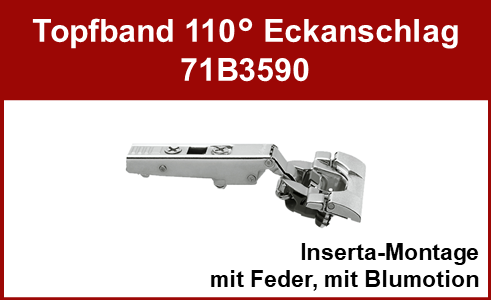

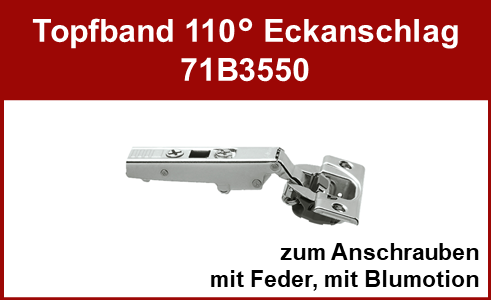

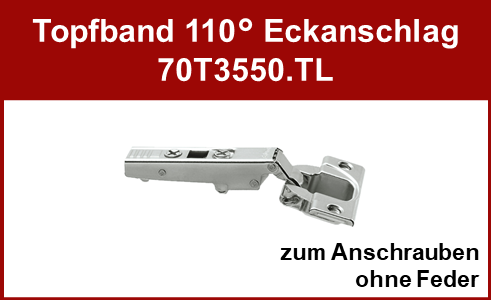

Eckanschlag, Bandarm gerade

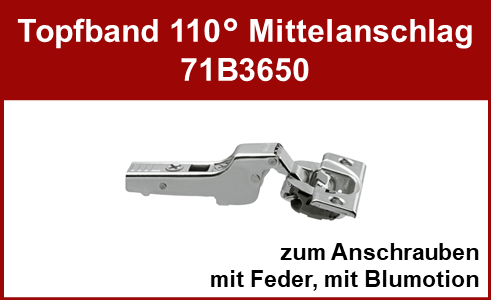

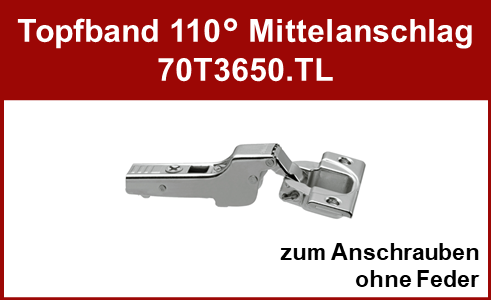

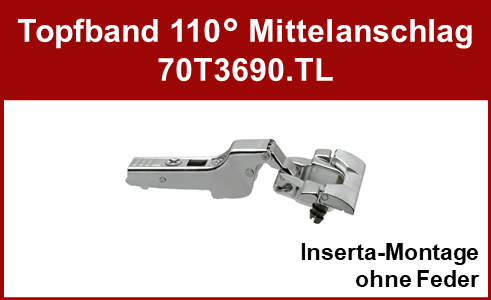

Mittelanschlag, Bandarm 9,5 mm gekröpft

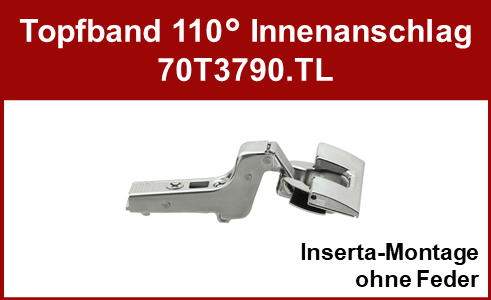

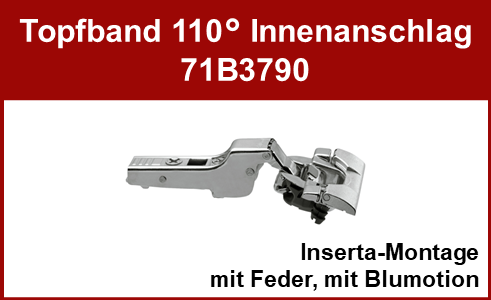

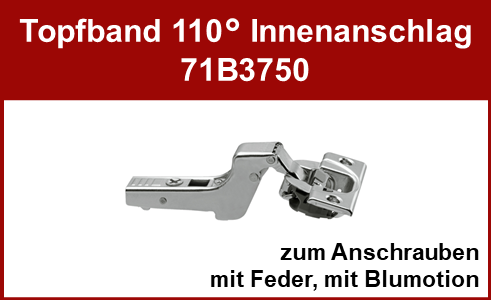

Innenanschlag, Bandarm 18 mm gekröpft

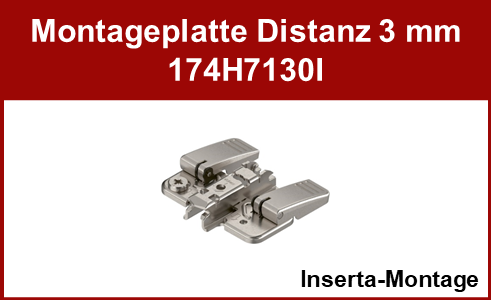

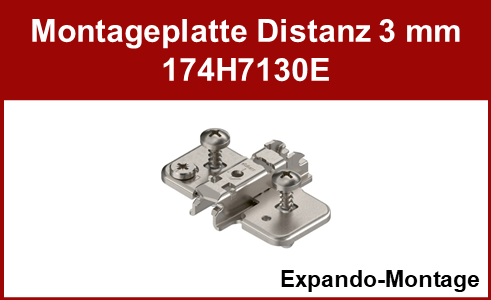

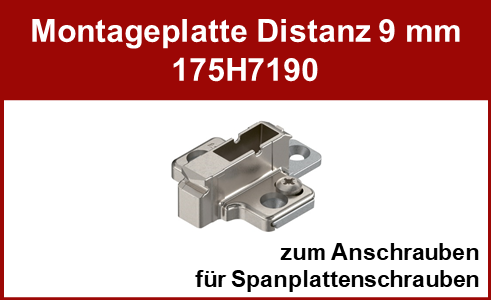

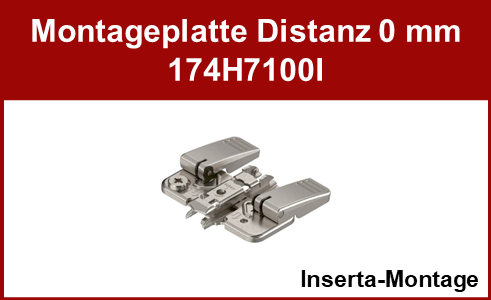

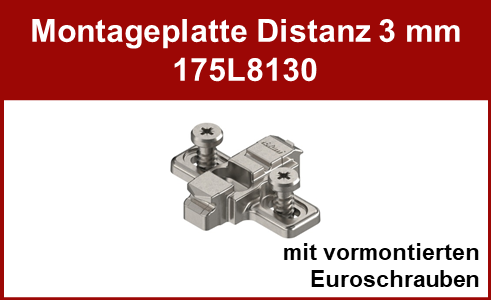

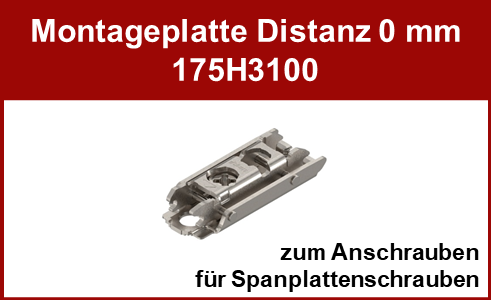

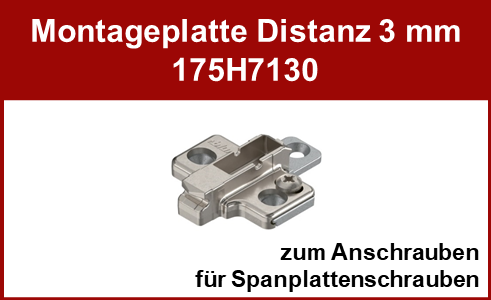

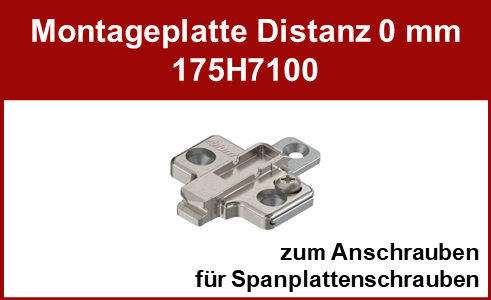

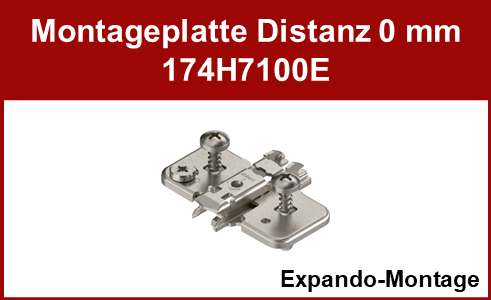

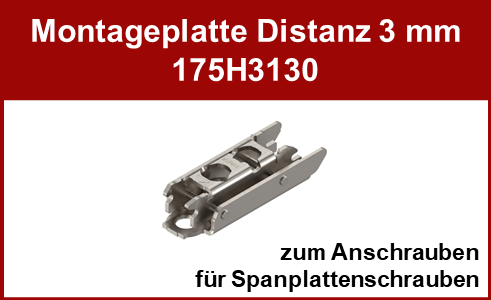

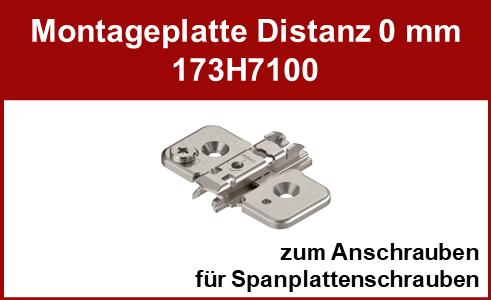

Montageplatten
