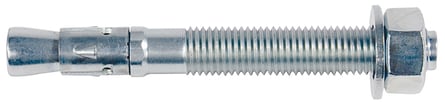

Ankerbolzen FISCHER Typ FBN II


Der Fischer Ankerbolzen FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der FBN II besonders flexibel einzusetzen.
  • Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
  • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
  • Möglichkeit einer reduzierten Verankerungstiefe und somit einer Verringerung der Bohrlochtiefe (mit entsprechend verringerter maximal möglicher Belastung). Dies vermindert den Montageaufwand und erhöht die Flexibilität.
  • Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
  • Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
  • Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
  • Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.
  • Bei der Montage ist im Idealfall ein Drehmomentschlüssel zu verwenden.
  • Wichtig ist es, das Bohrloch gut zu säubern, d.h. vom Bohrstaub zu befreien (ausblasen).
Der Ankerbolzen Typ FBN II eignet sich für folgende Baustoffe:
Zugelassen für:
  • Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
  • Beton C12/15
  • Naturstein mit dichtem Gefüge

Folgendes gilt es für diese Dübelart besonders zu beachten:

  • Es sind unbedingt die minimal erforderlichen Achs- und Randabstände sowie die minimale Bauteildicke einzuhalten.
  • Bei der Montage ist im Idealfall ein Drehmomentschlüssel zu verwenden.
  • Wichtig ist es, das Bohrloch gut zu säubern, d.h. vom Bohrstaub zu befreien (ausblasen).

Hier können Sie sich die Informationen betreffend Achs-/Randabständen und den empfohlenen Lastwerten ansehen

Ankerbolzen FISCHER FBN II 6/10

Stahl galvanisch verzinkt.

  • Bohr-ø 6 mm
  • Bolzenlänge 55 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 10 mm
Stahl verzinkt.

CHF 0.80

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/5

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 66 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 5 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 15 mm
Stahl verzinkt.

CHF 0.90

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/10

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 71 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 10 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 20 mm
Stahl verzinkt.

CHF 0.90

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/20

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 81 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 20 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 30 mm
Stahl verzinkt.

CHF 1.00

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/30

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 91 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 30 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 40 mm
Stahl verzinkt.

CHF 1.05

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/50

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 111 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 50 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 60 mm
Stahl verzinkt.

CHF 1.20

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/70

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 131 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 70 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 80 mm
Stahl verzinkt.

CHF 1.55

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 8/100

Stahl galvanisch verzinkt.

  • Bohr-ø 8 mm
  • Bolzenlänge 161 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 100 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 110 mm
Stahl verzinkt.

CHF 1.85

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/5 K

Stahl galvanisch verzinkt.

Ausführung K = Kurzversion mit reduzierter Verankerungstiefe.

  • Bohr-ø 10 mm
  • Bolzenlänge 71 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 5 mm
Stahl verzinkt.

CHF 1.30

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/10

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 86 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 10 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 20 mm

Zur Zeit leider nicht lieferbar.



Stahl verzinkt.

CHF 1.30

Ankerbolzen FISCHER FBN II 10/20

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 96 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 20 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 30 mm
Stahl verzinkt.

CHF 1.30

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/30

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 106 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 30 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 40 mm

Zur Zeit leider nicht lieferbar.



Stahl verzinkt.

CHF 1.35

Ankerbolzen FISCHER FBN II 10/50

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 126 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 50 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 60 mm
Stahl verzinkt.

CHF 1.65

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/70

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 146 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 70 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 80 mm
Stahl verzinkt.

CHF 1.95

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/100

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 176 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 100 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 110 mm
Stahl verzinkt.

CHF 2.00

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/140

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 216 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 140 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 150 mm
Stahl verzinkt.

CHF 3.00

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 10/160

Stahl galvanisch verzinkt.

  • Bohr-ø 10 mm
  • Bolzenlänge 236 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 160 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 170 mm
Stahl verzinkt.

CHF 3.30

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/5 K

Stahl galvanisch verzinkt.

Ausführung K = Kurzversion mit reduzierter Verankerungstiefe.

  • Bohr-ø 12 mm
  • Bolzenlänge 86 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 5 mm
Stahl verzinkt.

CHF 1.70

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/10

Stahl galvanisch verzinkt.

  • Bohr-ø 12 mm
  • Bolzenlänge 106 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 10 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 25 mm
Stahl verzinkt.

CHF 1.70

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/20

Stahl galvanisch verzinkt.

  • Bohr-ø 12 mm
  • Bolzenlänge 116 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 20 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 35 mm
Stahl verzinkt.

CHF 1.80

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/30

Stahl galvanisch verzinkt.

  • Bohr-ø 12 mm
  • Bolzenlänge 126 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 30 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 45 mm
Stahl verzinkt.

CHF 1.95

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/50

Stahl galvanisch verzinkt.

  • Bohr-ø 12 mm
  • Bolzenlänge 146 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 50 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 65 mm
Stahl verzinkt.

CHF 2.20

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/80 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 176 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 80 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 95 mm
Stahl verzinkt.

CHF 3.60

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/100 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 196 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 100 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 115 mm
Stahl verzinkt.

CHF 3.90

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/120 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 216 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 120 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 135 mm
Stahl verzinkt.

CHF 4.00

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/140 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 236 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 140 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 155 mm
Stahl verzinkt.

CHF 4.10

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/160 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 256 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 160 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 175 mm
Stahl verzinkt.

CHF 4.15

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/180 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 276 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 180 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 195 mm
Stahl verzinkt.

CHF 4.90

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/200 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 296 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 200 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 215 mm
Stahl verzinkt.

CHF 5.50

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 12/250 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 12 mm
  • Bolzenlänge 346 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 250 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 265 mm
Stahl verzinkt.

CHF 7.20

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 16/15 K

Stahl galvanisch verzinkt.

Ausführung K = Kurzversion mit reduzierter Verankerungstiefe.

  • Bohr-ø 16 mm
  • Bolzenlänge 120 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 15 mm
Stahl verzinkt.

CHF 2.90

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 16/25

Stahl galvanisch verzinkt.

  • Bohr-ø 16 mm
  • Bolzenlänge 145 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 25 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 40 mm

Zur Zeit leider nicht lieferbar.

Stahl verzinkt.

CHF 3.25

Ankerbolzen FISCHER FBN II 16/50

Stahl galvanisch verzinkt.

  • Bohr-ø 16 mm
  • Bolzenlänge 170 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 50 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 65 mm
Stahl verzinkt.

CHF 5.55

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 16/100 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 16 mm
  • Bolzenlänge 220 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 100 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 115 mm
Stahl verzinkt.

CHF 6.70

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 16/140 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 16 mm
  • Bolzenlänge 260 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 140 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 155 mm
Stahl verzinkt.

CHF 8.70

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 16/160 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 16 mm
  • Bolzenlänge 280 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 160 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 175 mm
Stahl verzinkt.

CHF 9.40

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang

Ankerbolzen FISCHER FBN II 16/200 GS

Stahl galvanisch verzinkt.

Ausführung GS = mit grosser Unterlagscheibe, speziell für den Holzbau.

  • Bohr-ø 16 mm
  • Bolzenlänge 320 mm
  • Max. Nutzlänge (Dicke des Anbauteils) 200 mm
  • Max. Nutzlänge bei reduzierter Lastaufnahme 215 mm
Stahl verzinkt.

CHF 10.65

  • Lieferzeit 3-5 Tage u.V. nach Zahlungseingang
